在可靠性測試中，冷熱沖擊試驗被譽為“快速致命測試"，可在短時間內暴露產品潛在缺陷，如焊點裂紋、結構開裂、封裝失效等。

而設備結構，是冷熱沖擊試驗效果的核心變量。目前行業中常見結構有兩種：

兩箱式冷熱沖擊試驗箱；三箱式冷熱沖擊試驗箱

許多客戶在設備選型時都會問：

“三箱是不是更先進？"“標準有沒有規定轉換時間？"“我這個產品到底適合哪一種？"

本文將從標準定義、設備結構、技術參數與應用行業四個方面，全面解讀這兩種結構的差異，并結合 國際標準內容（GB/T、IEC、MIL-STD）給出選型建議。

一.冷熱沖擊試驗的標準定義

冷熱沖擊試驗屬于《GB/T 2423.22-2012》《IEC 60068-2-14:2009》所定義的溫度變化試驗（Test N），分為：

Test Na：規定轉換時間的快速溫度變化；Test Nb：規定變化速率的溫度變化

其核心技術動作包括：

高溫/低溫兩個溫區；

快速完成溫區之間的切換（transfer）；在各溫區保持足夠時間（exposure）以完成應力加載。

二.標準對轉換時間 t? 與暴露時間 t? 的定義

?? 暴露時間（t?）：

根據 IEC 60068-2-14:2009 第7.2.3節：

“暴露時間 t? 應結合試樣熱容量設定，推薦值包括 15min、30min、1h、2h、3h。"

?? 一般工業產品以 15~30 分鐘較為常見。

?? 轉換時間（t?）：

IEC 60068-2-14:2009 第7.2.5節定義：

“t? 指試樣從一個溫區轉移至另一個溫區（適用于兩箱結構），或指單腔中熱/冷氣流切換，移動以及在室溫下停留的時間。"

?? 標準建議t? 不應超過 3min。

MIL-STD-883H（Method 1010）對JUN工微電子器件測試提出的專用要求：“轉換時間 ≤10s"。但若提籃尺寸過大，轉換時間可能會超10s。

三.兩種結構工作原理解析

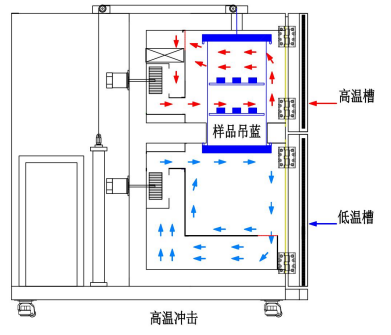

? 冷熱沖擊試驗箱兩箱式結構

試樣托盤在高溫與低溫兩個腔體間上下或左右移動，實現冷熱轉換。

冷熱沖擊試驗箱兩箱式技術規格：

冷熱沖擊試驗箱三箱式結構

冷熱沖擊試驗箱三箱式技術規格：
